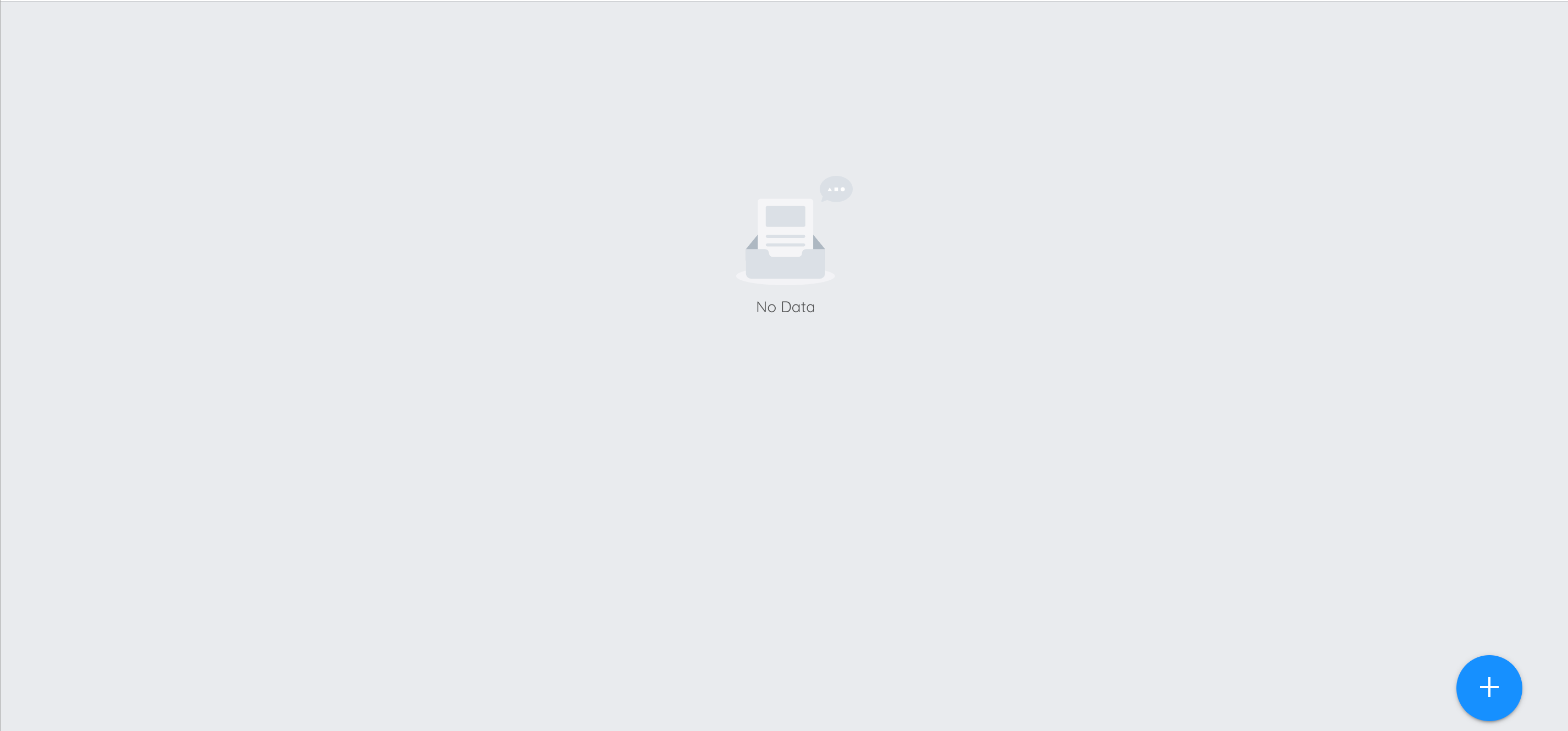

เมื่อ login เข้าสู่ https://portal.nexpie.io เรียบร้อยแล้ว หน้าจอที่ปรากฏจะแสดงรายการ Project ทั้งหมดที่เคยสร้างไว้แล้ว :
ถ้ายังไม่มีให้ทำการสร้าง Project โดยคลิกที่เครื่องหมายบวกตามรูปด้านล่าง :

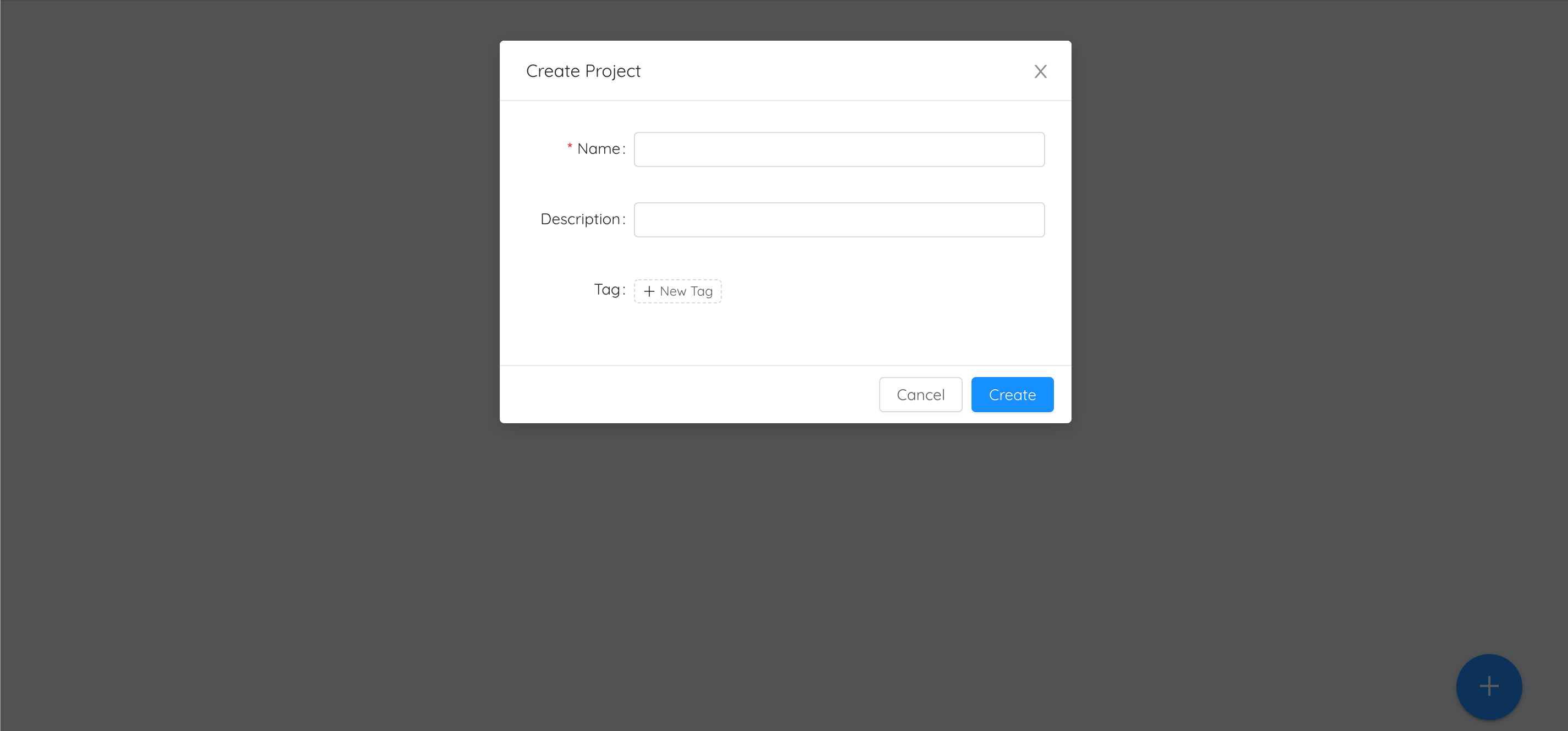

กรอกข้อมูล Project โดย field ที่มีเครื่องหมาย * กำกับอยู่ต้องกรอกข้อมูลให้ครบถ้วน จากนั้นคลิกที่ปุ่ม "Create" ระบบจะทำการสร้าง Project ให้ :

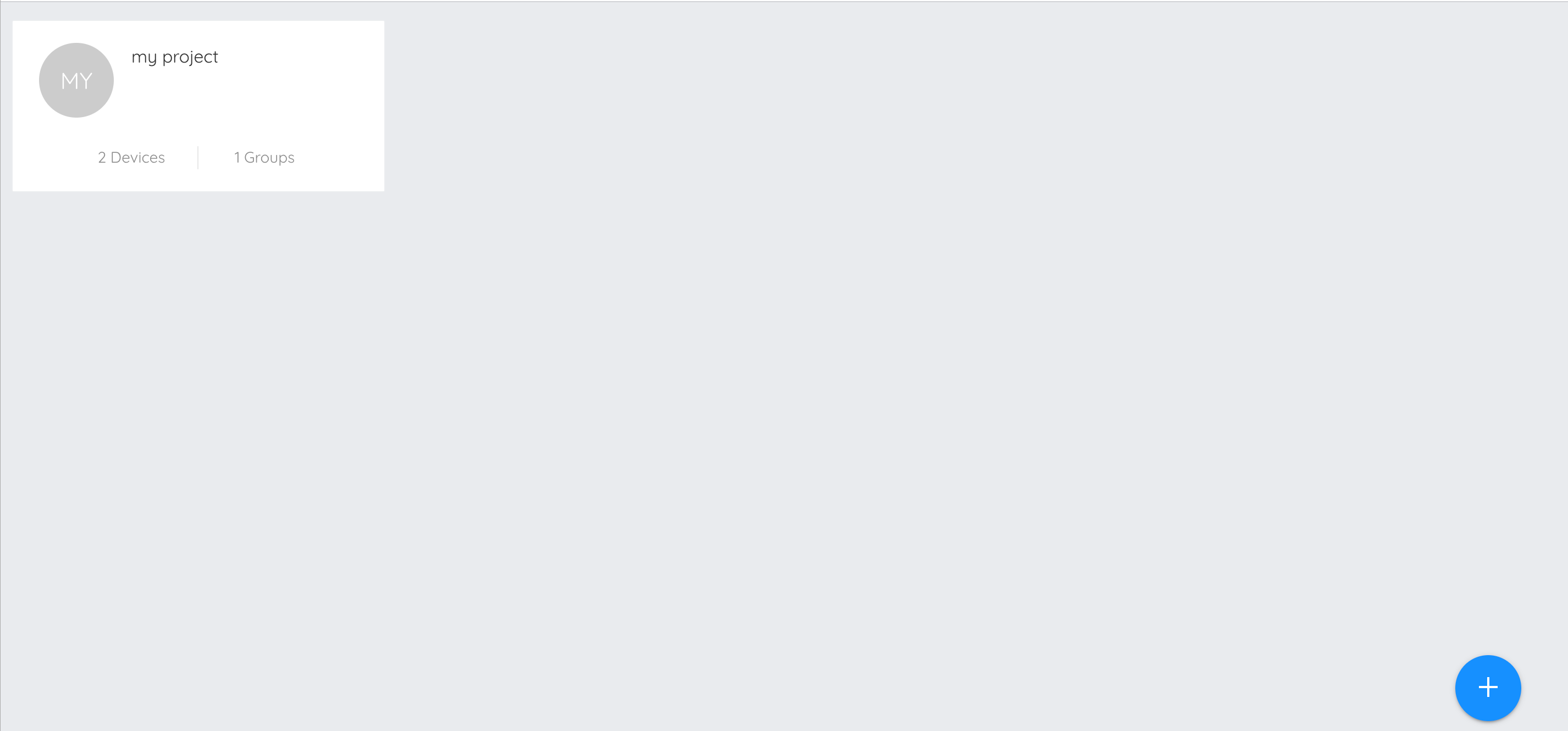

คลิกที่ Project เพื่อดำเนินการขั้นต่อไป

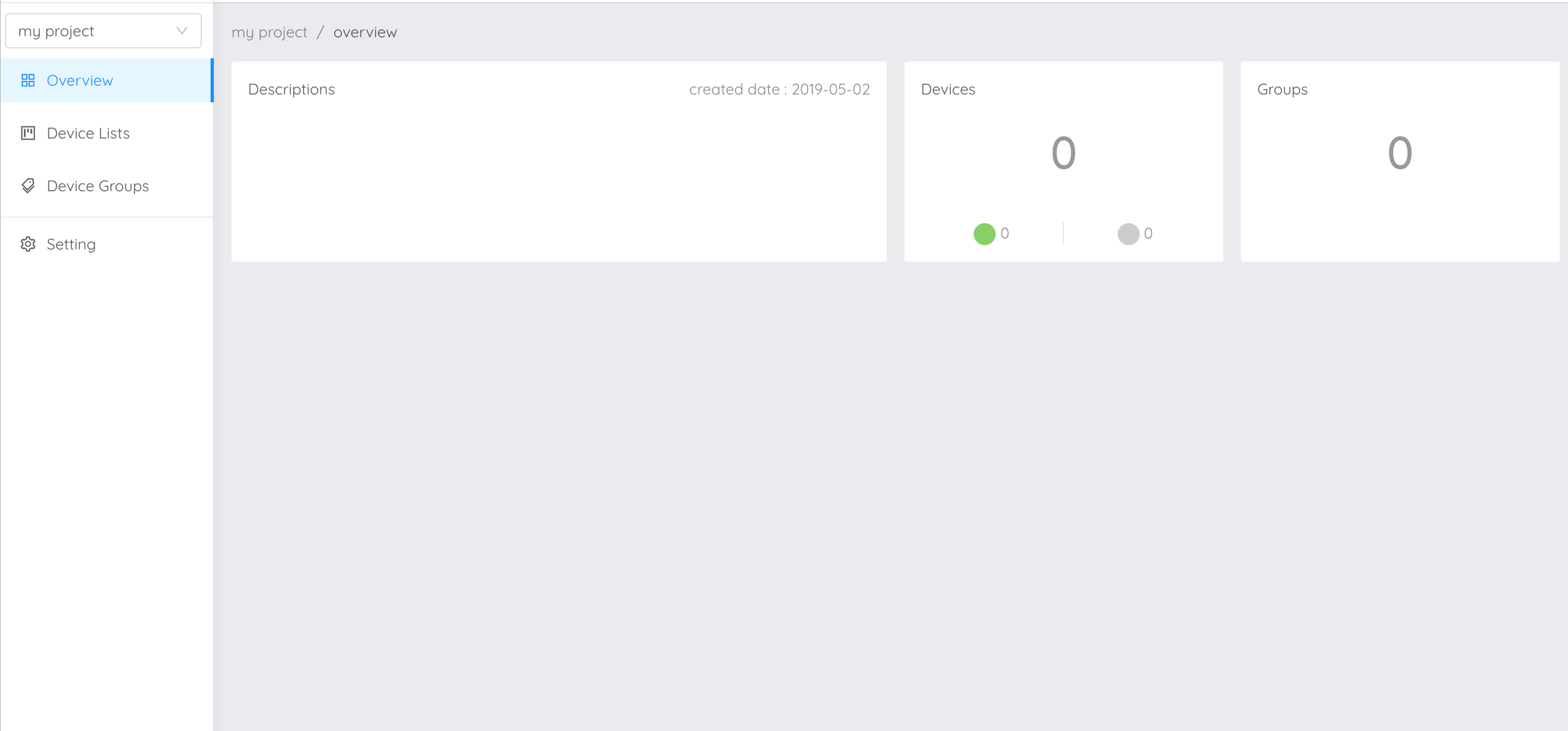

เมื่อเข้ามาในแต่ละ Project แล้วจะปรากฏหน้าจอแสดงข้อมูลภาพรวมของ Project ดังต่อไปนี้ :
ให้ทำการสร้าง Device โดยคลิกที่เมนู "Device Lists" ทางด้านขวามือ :

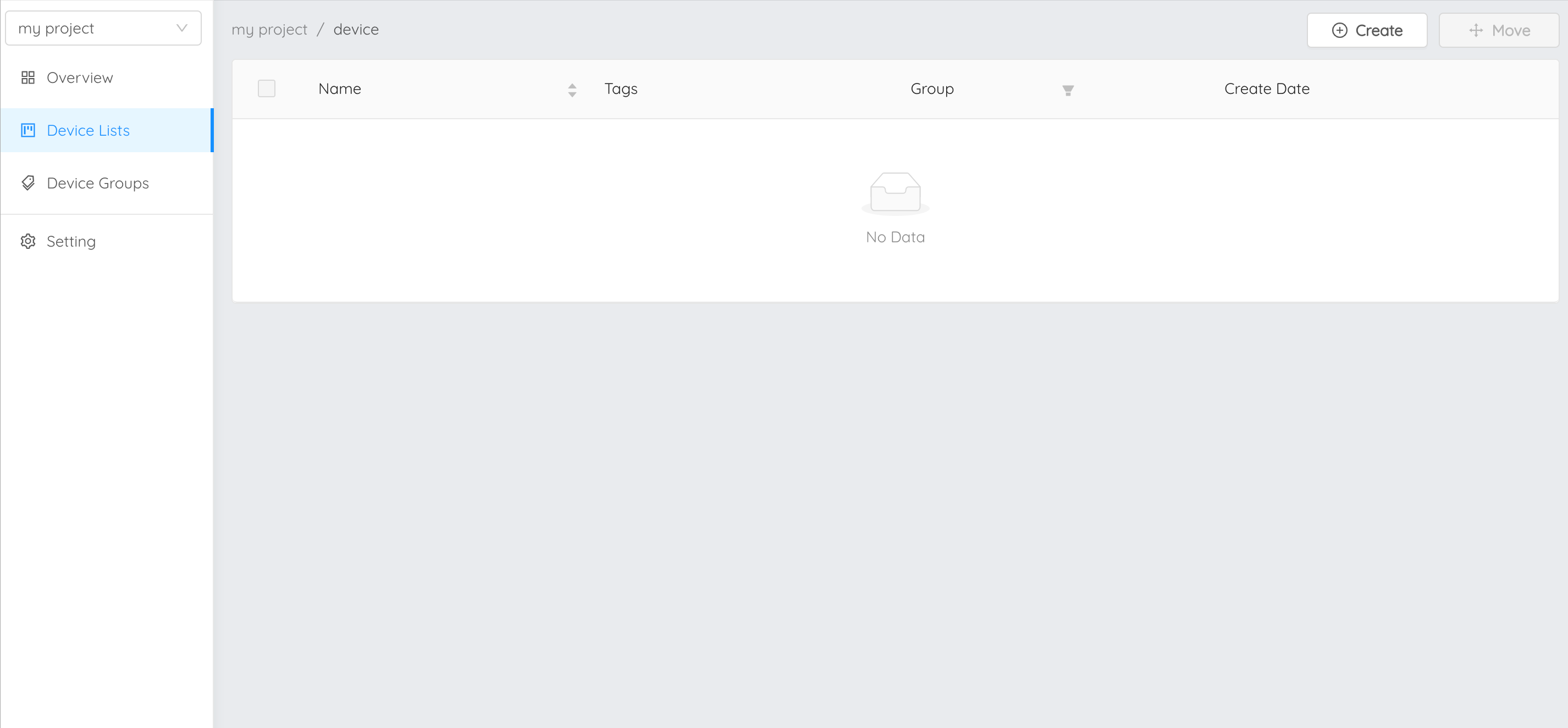

หลังจากนั้นให้คลิกที่ปุ่ม "Create" เพื่อสร้าง Device ใหม่ :

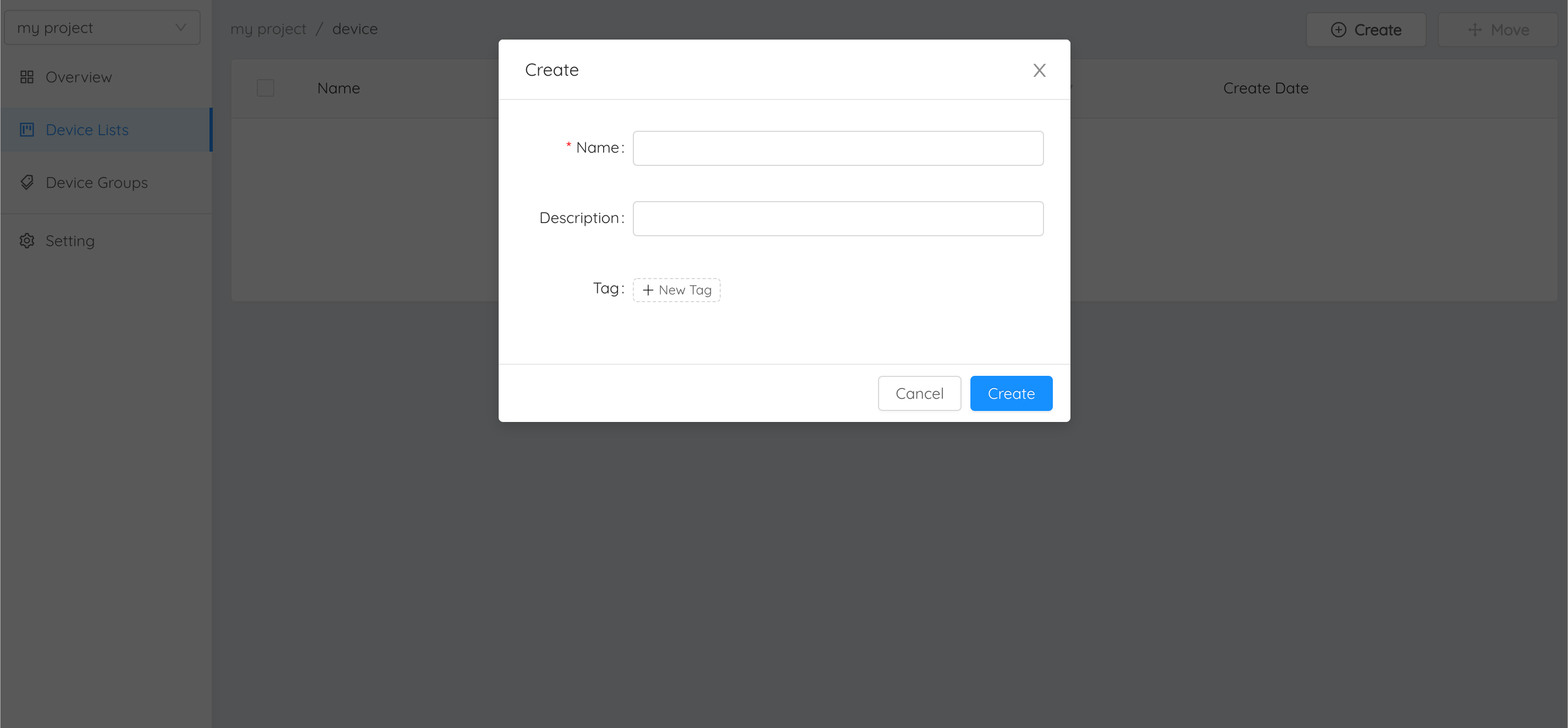

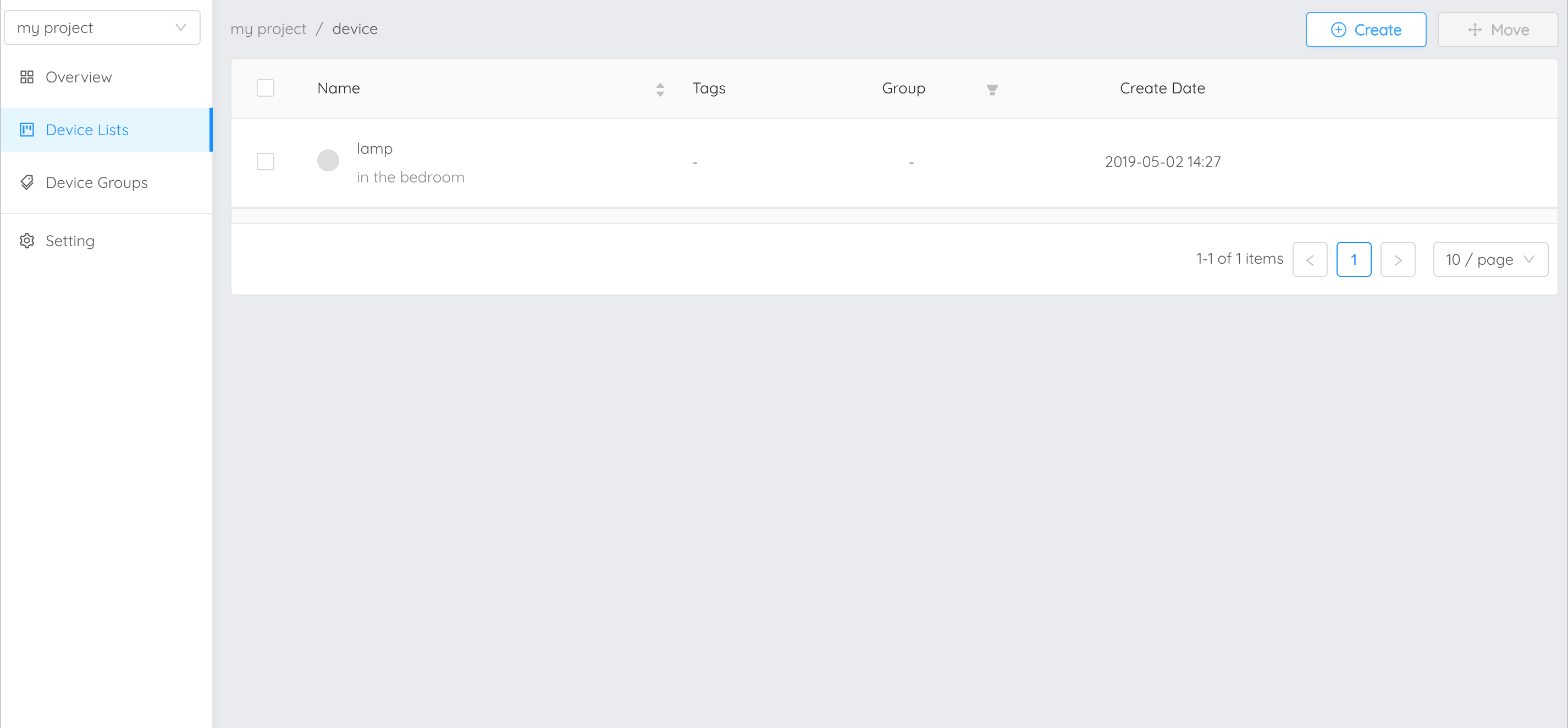

กรอกข้อมูล Device โดย field ที่มีเครื่องหมาย * กำกับอยู่ต้องกรอกข้อมูลให้ครบถ้วน จากนั้นคลิกที่ปุ่ม "Create" ระบบจะทำการสร้าง Device ให้ :

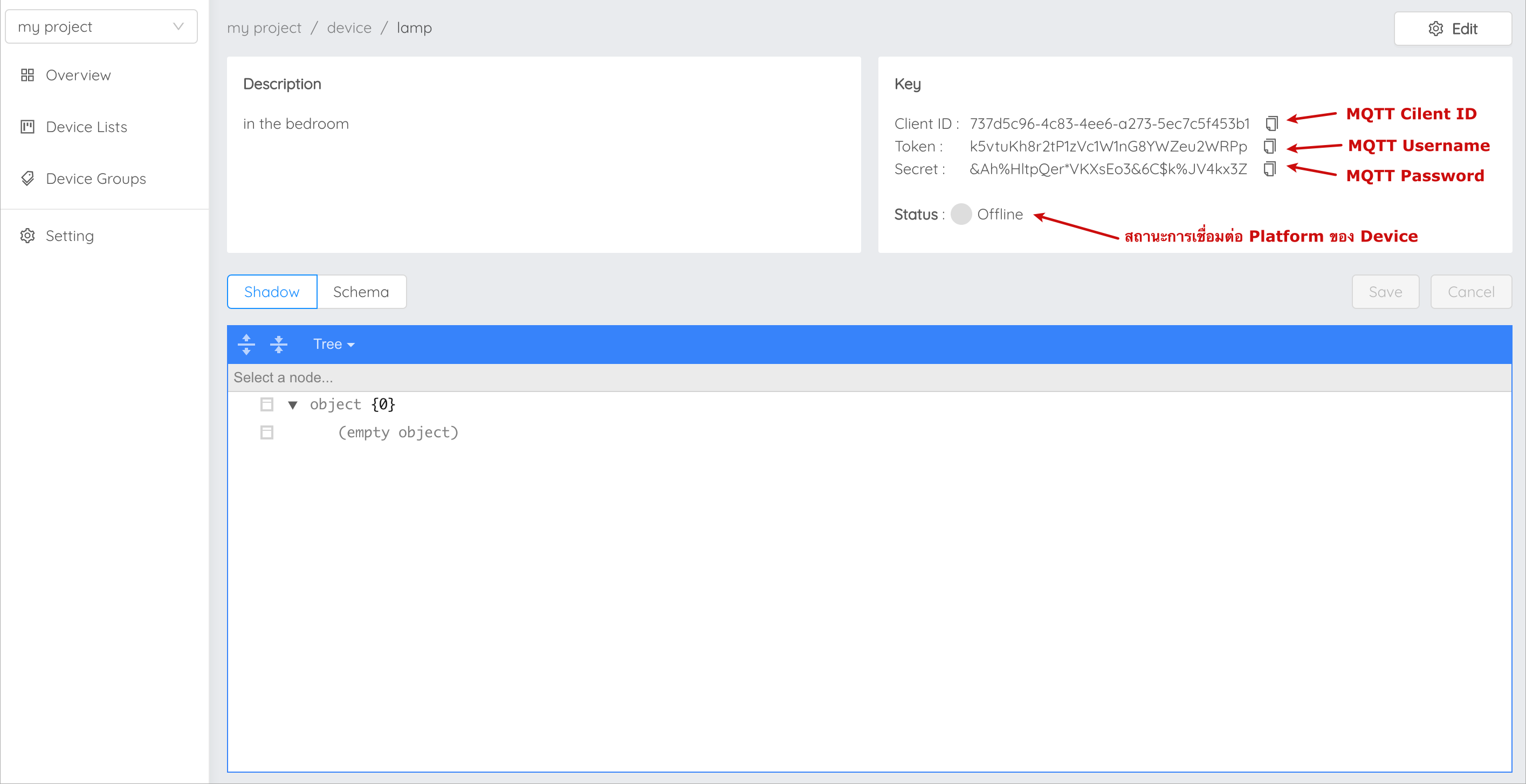

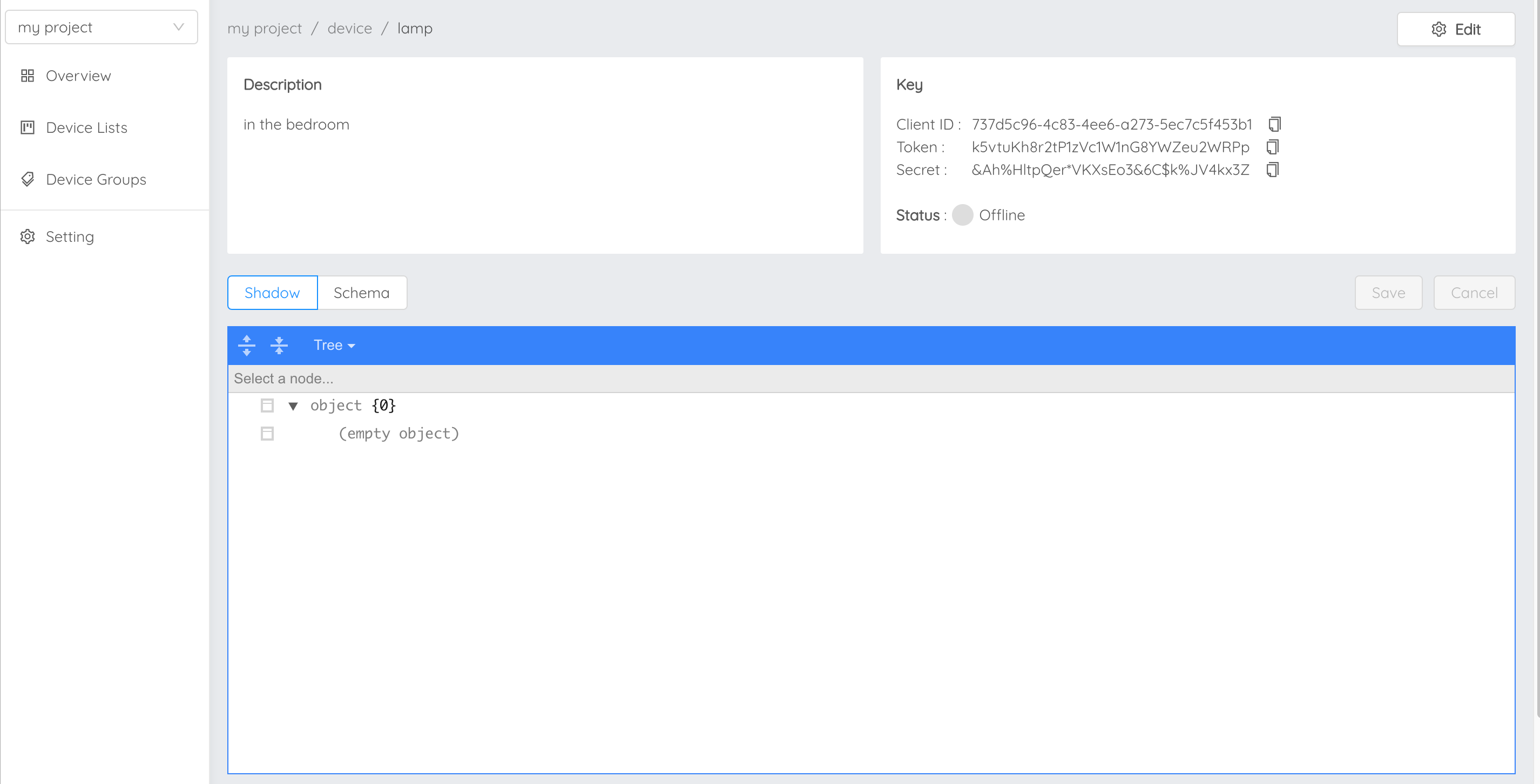

คลิกเข้าไปที่ Device แต่ละรายการจะปรากฏหน้าจอแสดงรายละเอียดข้อมูลต่าง ๆ ของ Device เหล่านั้น รวมถึง Key, Token และ Secret ที่จะนำไปใช้เพื่อให้ Device สามารถเชื่อมต่อเข้ามายัง Platform ได้ :
ส่วนสำคัญที่ใช้ในการเชื่อมต่อ Platform ของ Device คือ Key :
Key ใช้สำหรับการเชื่อมต่อของ Device มายัง Platform กรณีเชื่อมต่อผ่าน MQTT Protocol ให้เลือกใช้งาน MQTT Client Library ที่เหมาะสมหรือรองรับกับ Device ที่จะใช้ในการเชื่อมต่อ โดยการเชื่อมต่อของ MQTT จะต้องใช้ 4 Paramters คือ Host, Client id, Username และ Password โดยดูข้อมูลที่จะนำมาใช่ สามารถระบุค่าได้ดังนี้ :
mqtt.nexpie.io
1883 (mqtt), 1884 (mqtts)
Client ID ของ Device ที่สร้างขึ้นใน NEXPIE
Token ของ Device ที่สร้างขึ้นใน NEXPIE
ยังไม่ต้องระบุ (ใช้สำหรับกรณีที่ต้องการตรวจสอบที่เพิ่มมากขึ้น)
ทดลองเชื่อมต่อ Platform ด้วย MQTT Box โดยดาวน์โหลดได้จาก http://workswithweb.com/mqttbox.html เมื่อดาวน์โหลดเรียบร้อยให้เปิดโปรแกรมขึ้นมาดังรูป :

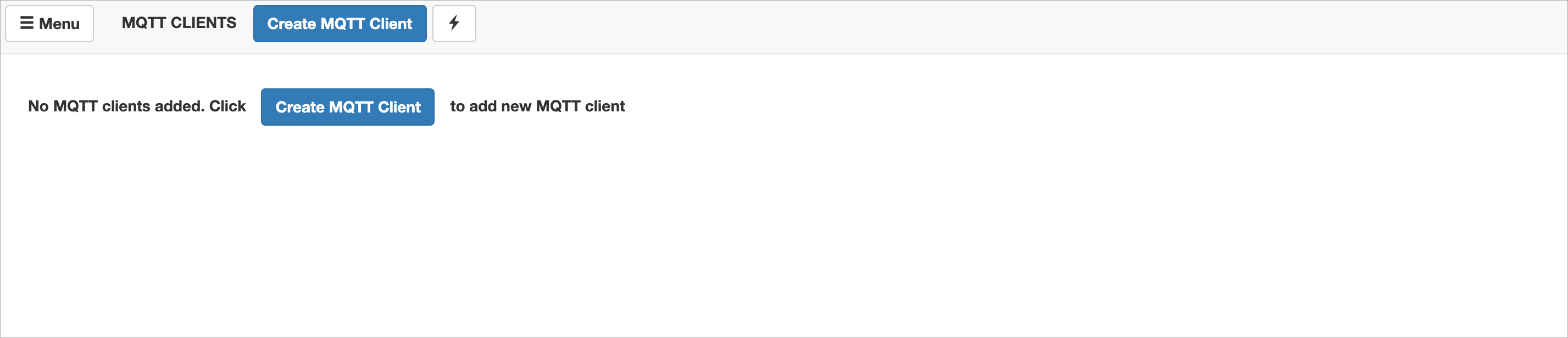

หลังจากนั้นคลิกที่ปุ่ม "Create MQTT Client" เพื่อสร้างการเชื่อมต่อไปยัง MQTT Server (ในที่นี้คือ NEXPIE Platform) :

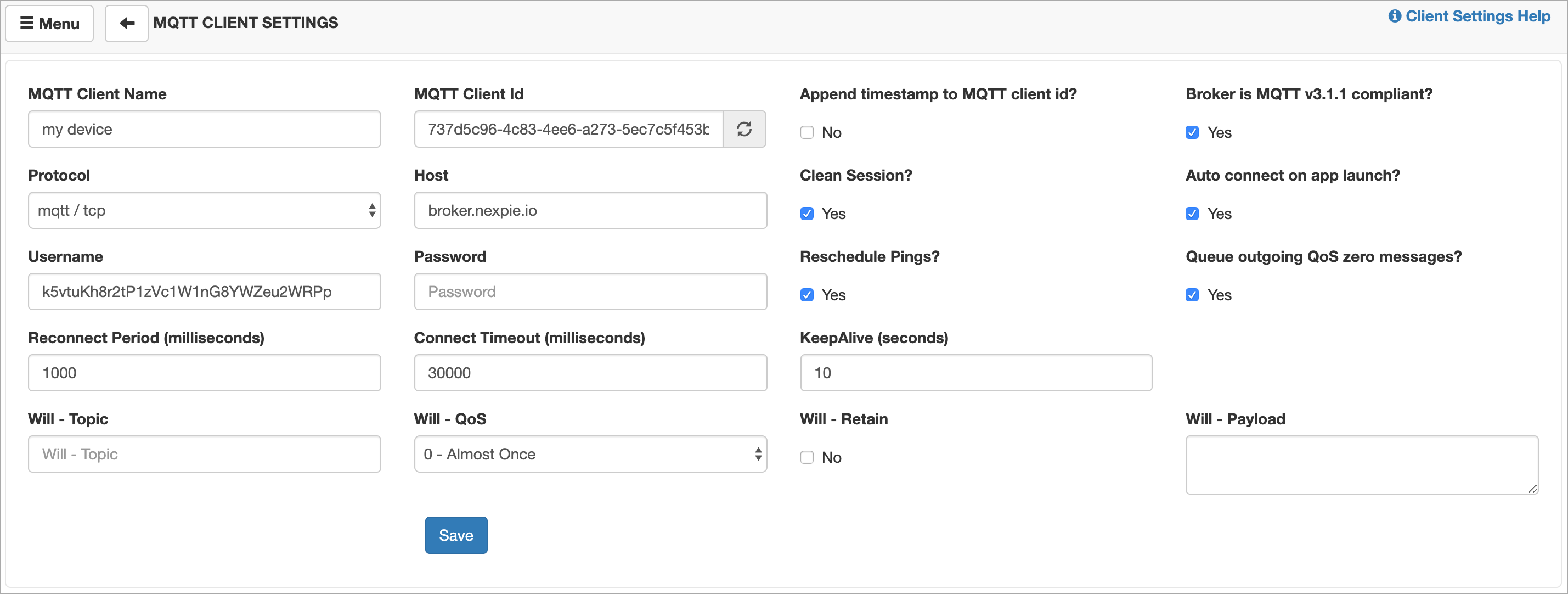

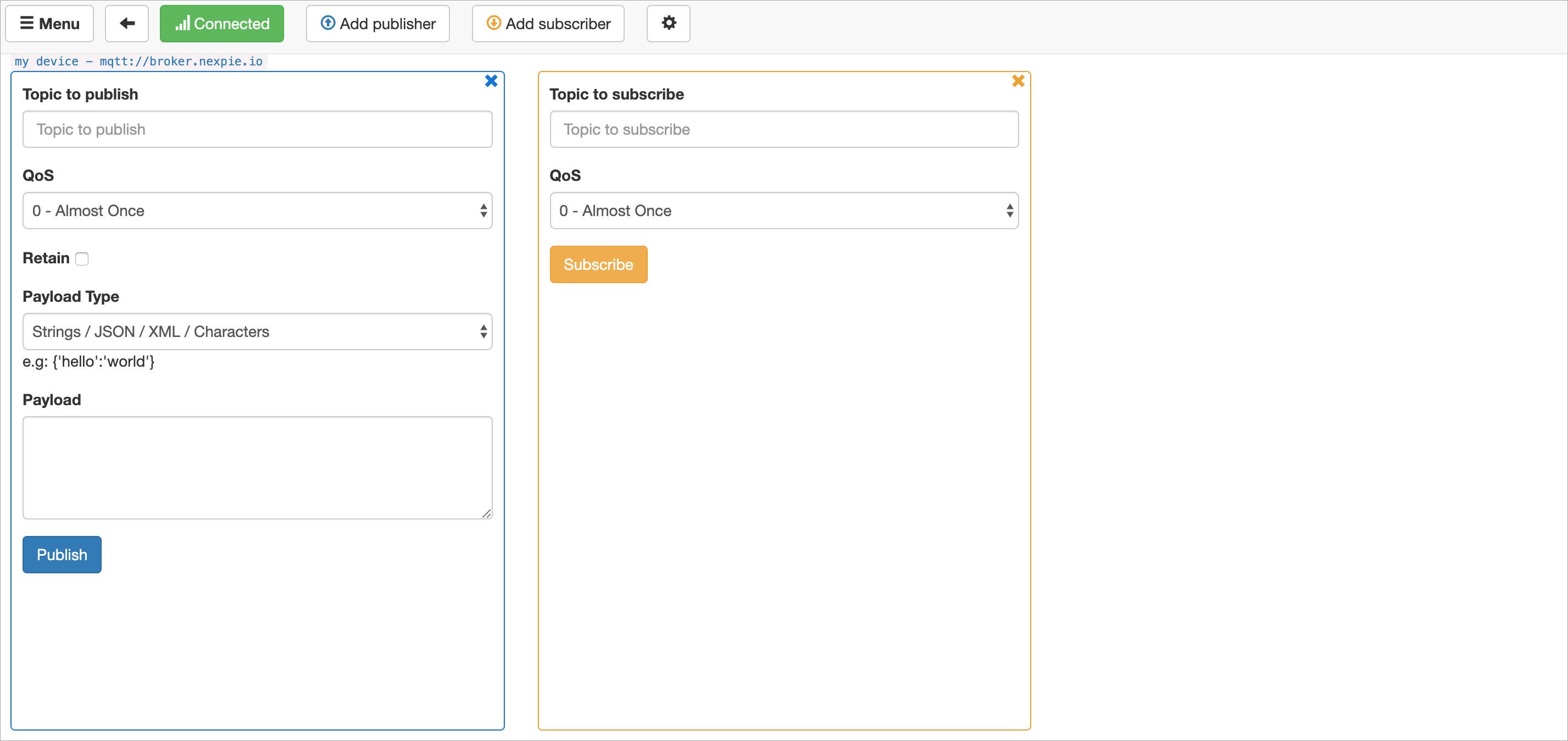

ระบุค่าการเชื่อมต่อให้ถูกต้อง จากนั้นคลิกปุ่ม "Save" แล้ว MQTT Box จะทำการเชื่อมต่อ Platform ให้อัตโนมัติ ถ้าเชื่อมต่อได้สำเร็จจะเป็นดังนี้ :

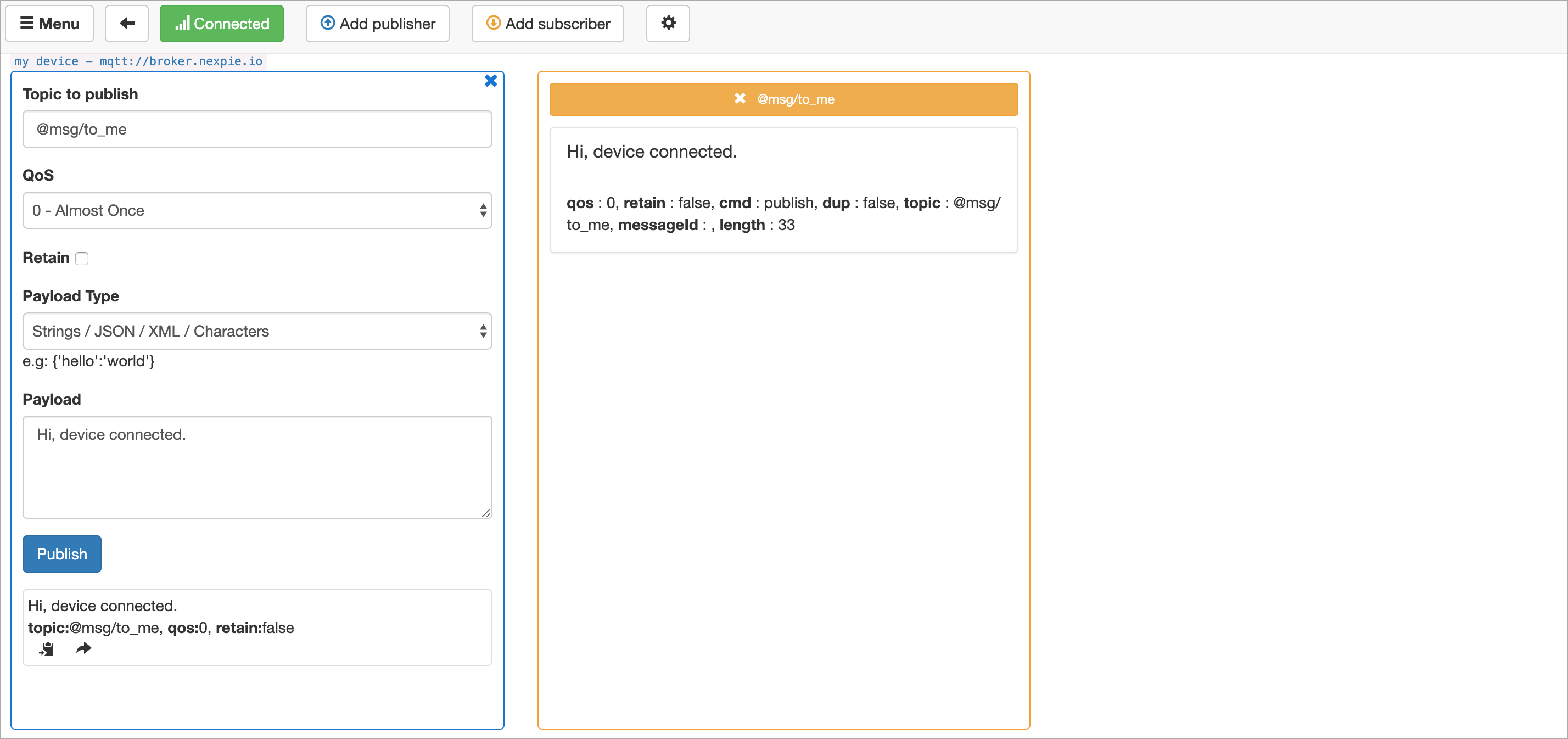

ทดสอบว่าสามารถเชื่อมต่อ Platform ได้จริงโดย Publish เข้าหาตัวเอง การเซ็ตค่า Topic ที่จะ Publish/Subcribe ให้ขึ้น Topic ด้วย @msg/ (คลิกปุ่ม "Subcribe" ก่อนที่จะคลิกปุ่ม "Publish") :

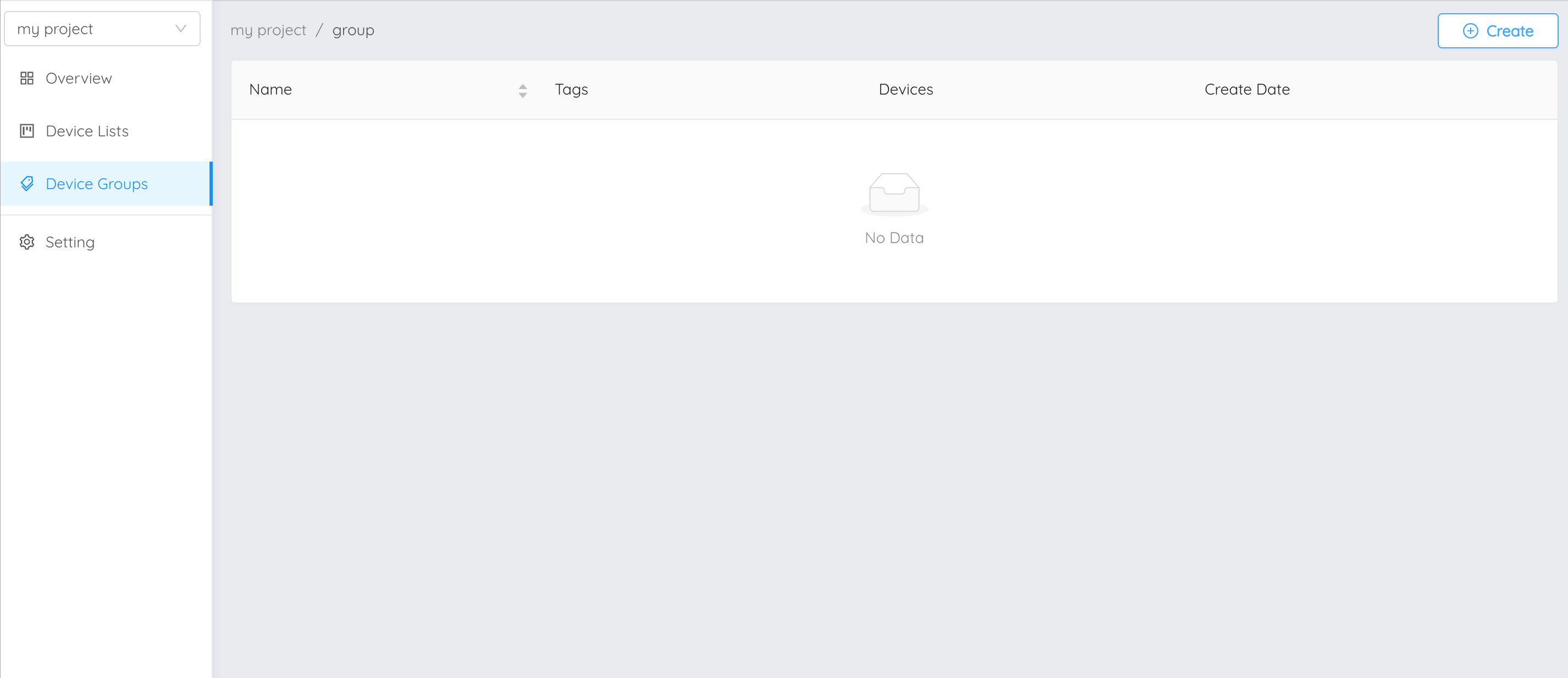

Device ที่จะสามารถสื่อสารกันได้ต้องอยู่ภายใต้ Device Group เดียวกัน โดยเริ่มจากไปที่เมนู "Device Groups" :
ให้ทำการสร้าง Group โดยคลิกที่ปุ่ม "Create" และกรอกข้อมูล :

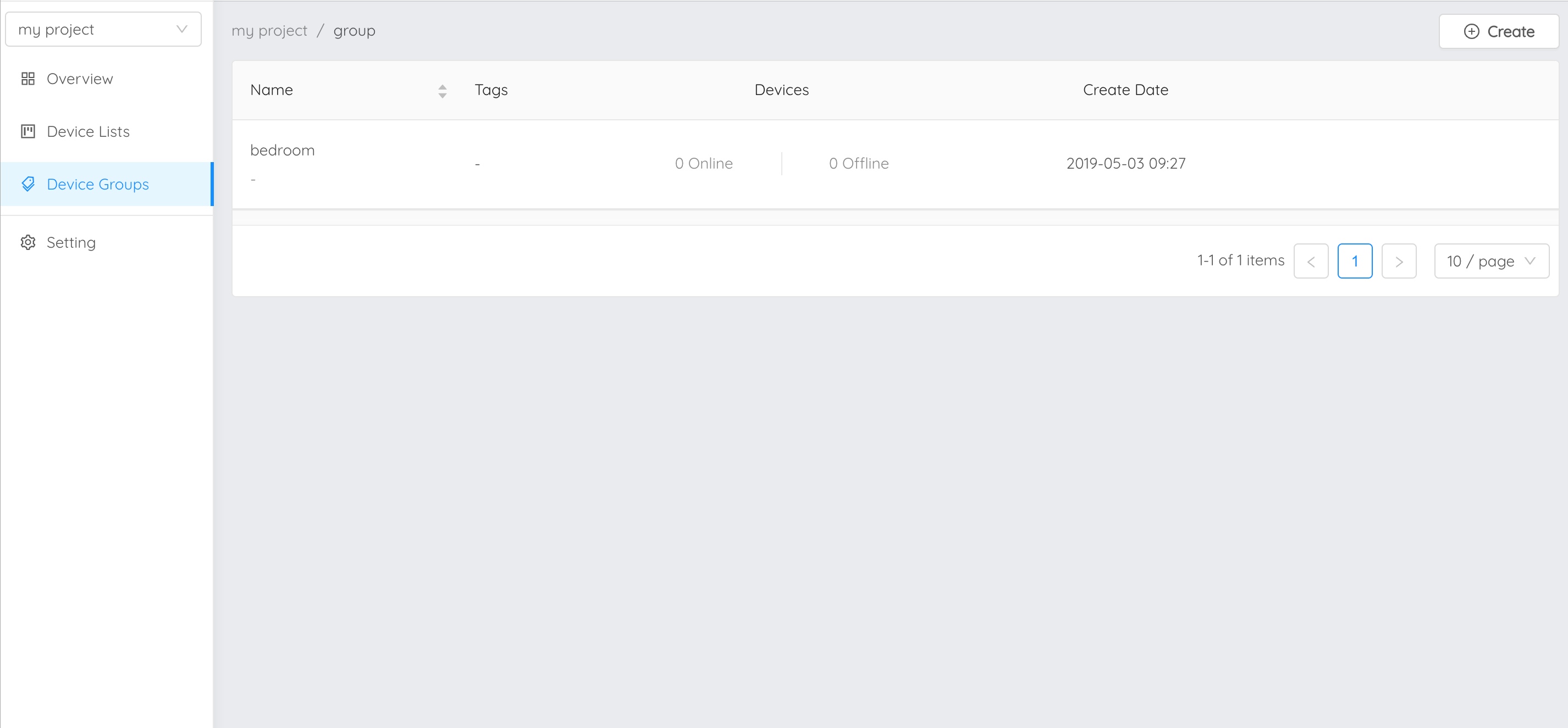

เมื่อทำการสร้างเรียบร้อยแล้วจะปรากฏ Group ที่สร้างขึ้น :

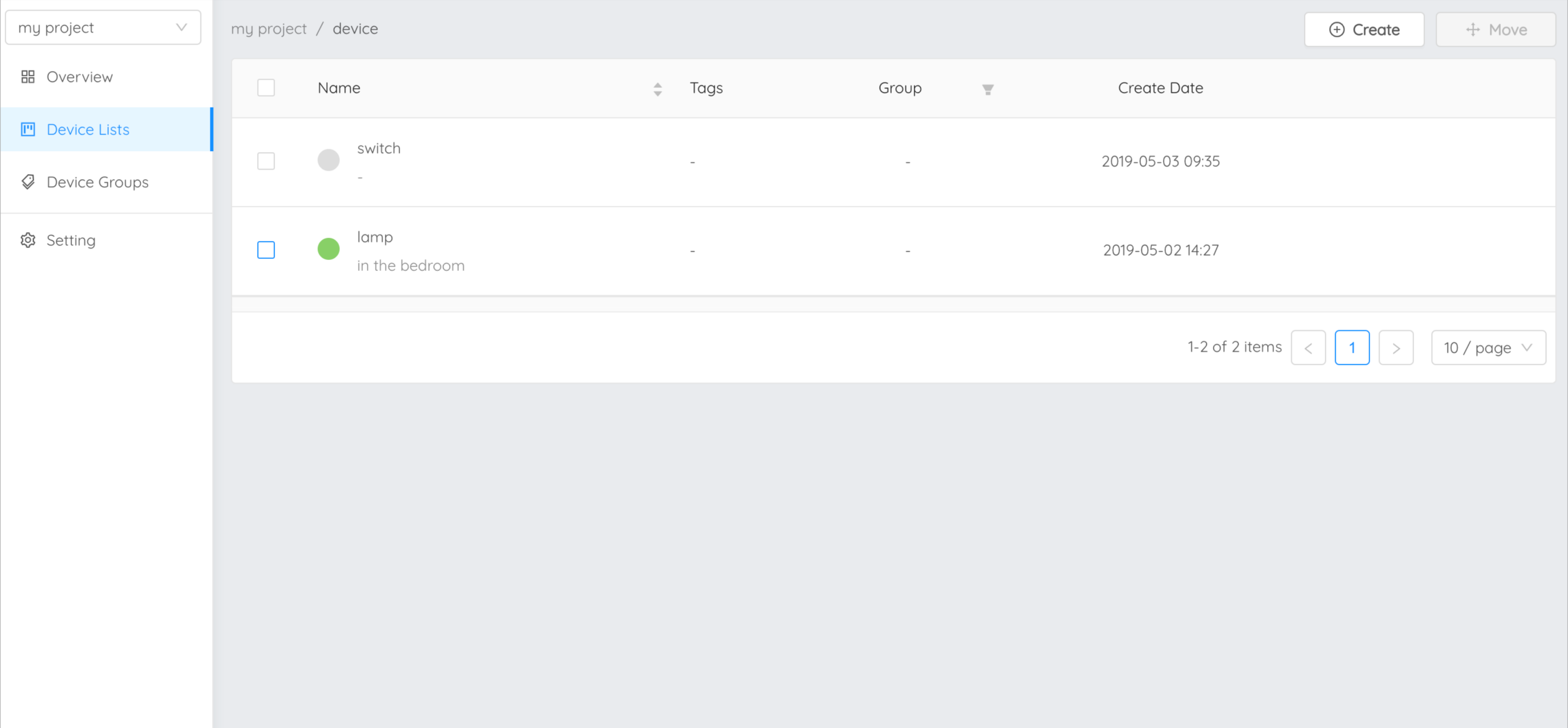

กลับไปที่ "Device Lists" และทำการสร้าง Device ใหม่อีก 1 ตัวเพื่อใช้ในการสื่อสารระหว่าง Device กับ Device :

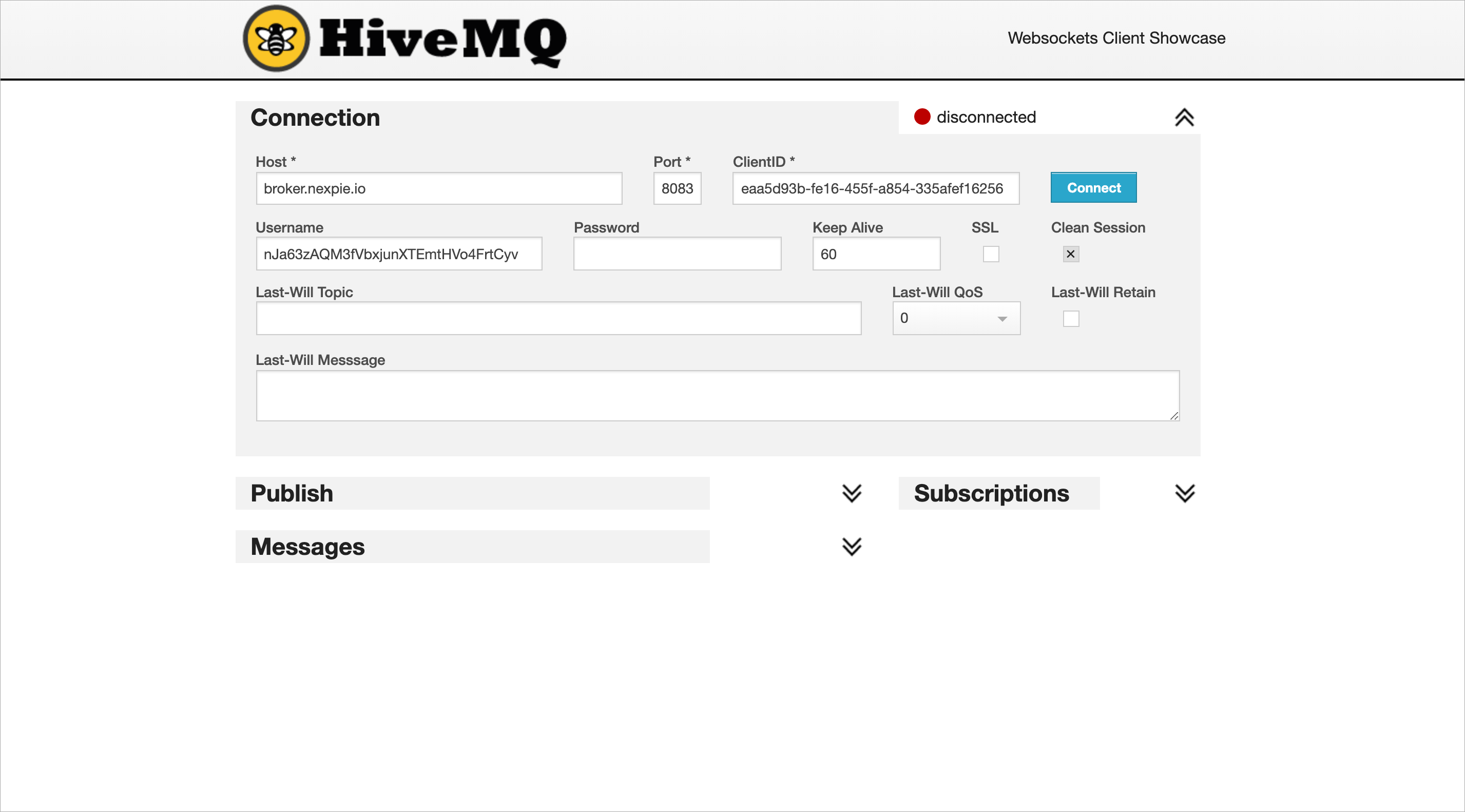

Device ที่สร้างใหม่ในที่นี้ คือ "switch" ทดลองเชื่อมต่อ Platform ด้วย HiveMQ โดยดาวน์โหลดได้จาก https://github.com/chavee/hivemq-mqtt-web-client เมื่อดาวน์โหลดเรียบร้อย ถ้าเป็น .zip ให้ทำการแตกไฟล์แล้วเปิดไฟล์ index.html กรอก Client ID ของ Device ที่ช่อง "ClientID" และ Token ของ Device ที่ช่อง "Username" :

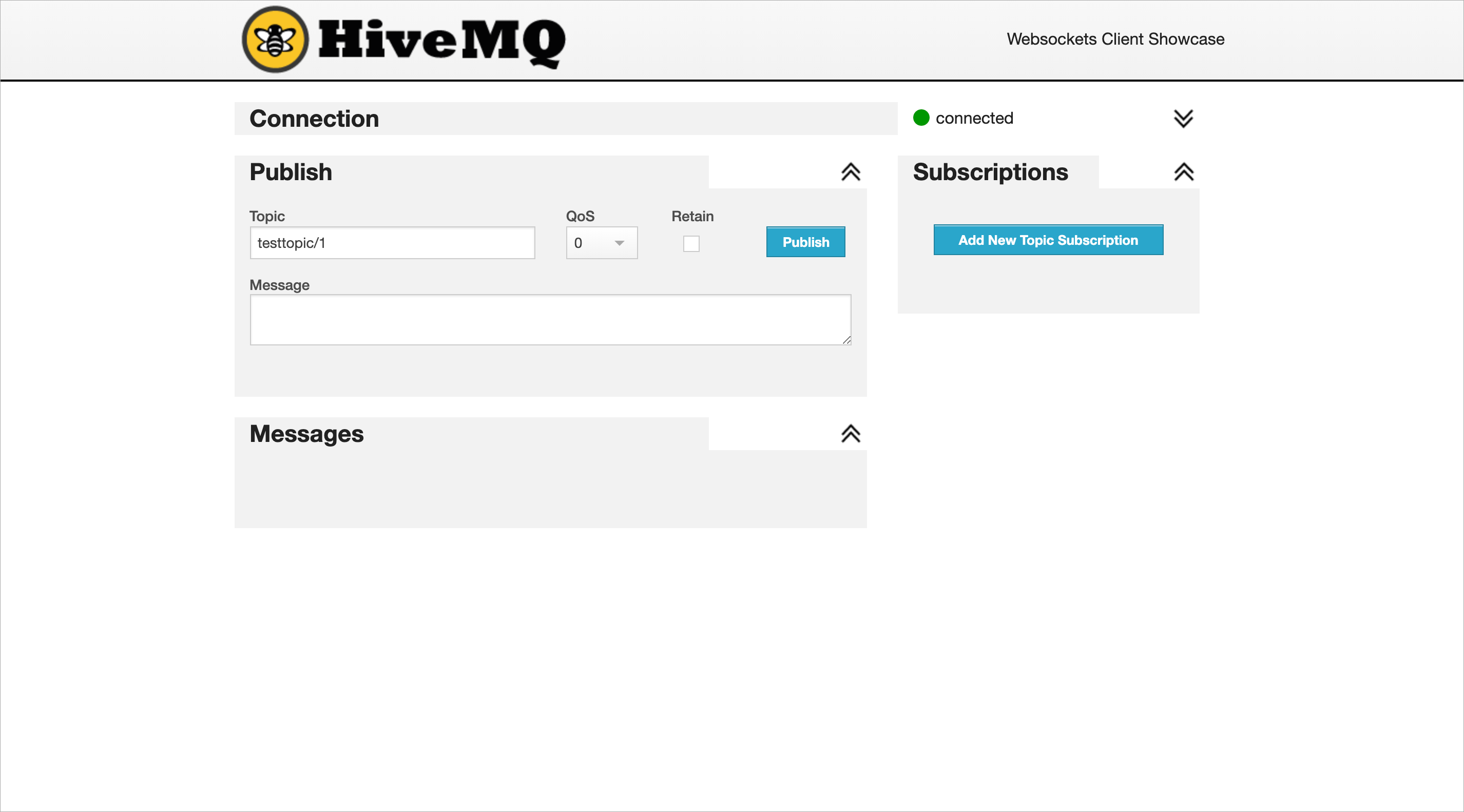

จากนั้นคลิกปุ่ม "Connect" เพื่อทำการเชื่อมต่อ Platform :

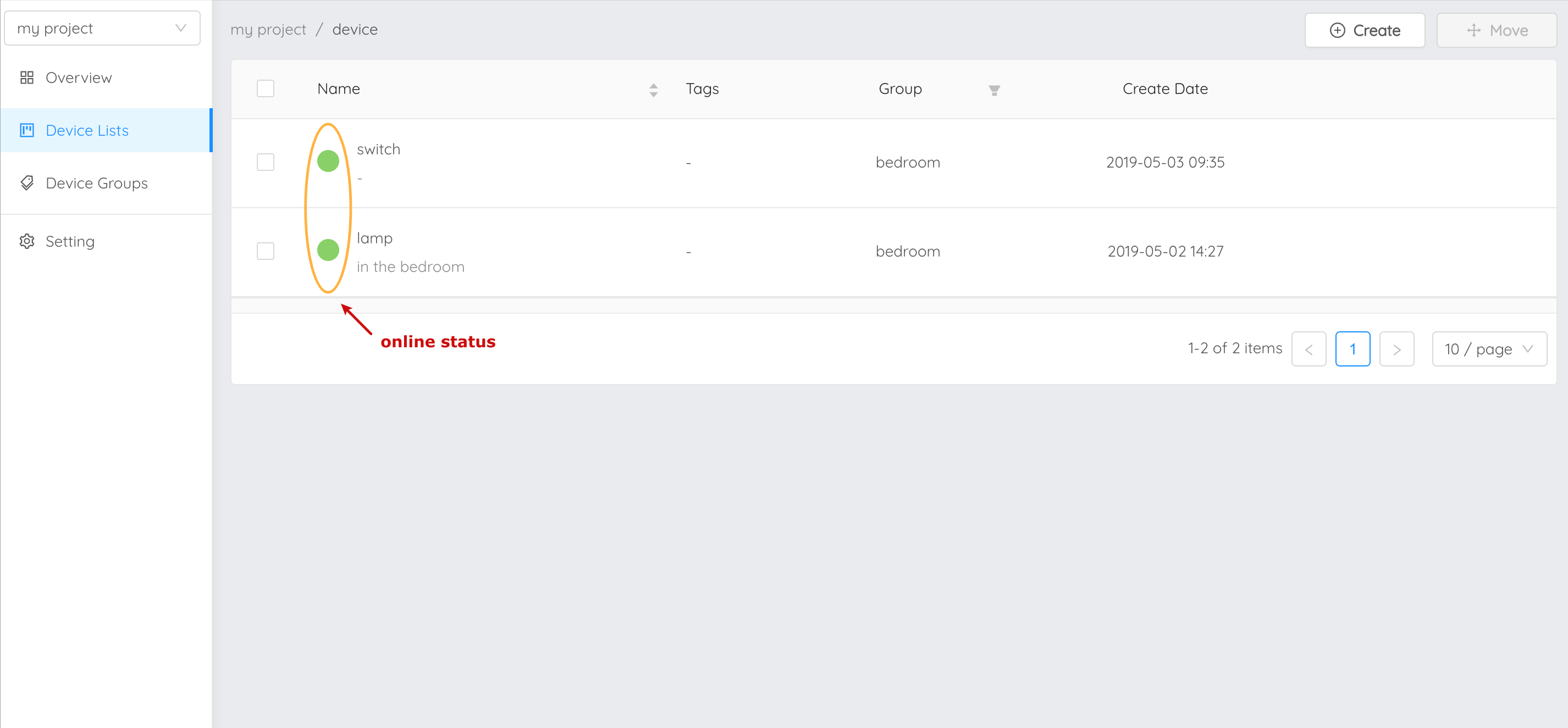

กลับไปที่หน้าเว็บ https://portal.nexpie.io เมนู "Device Lists" จะพบว่า Device ทั้ง 2 ตัว เชื่อมต่อ Platform เรียบร้อยแล้ว :

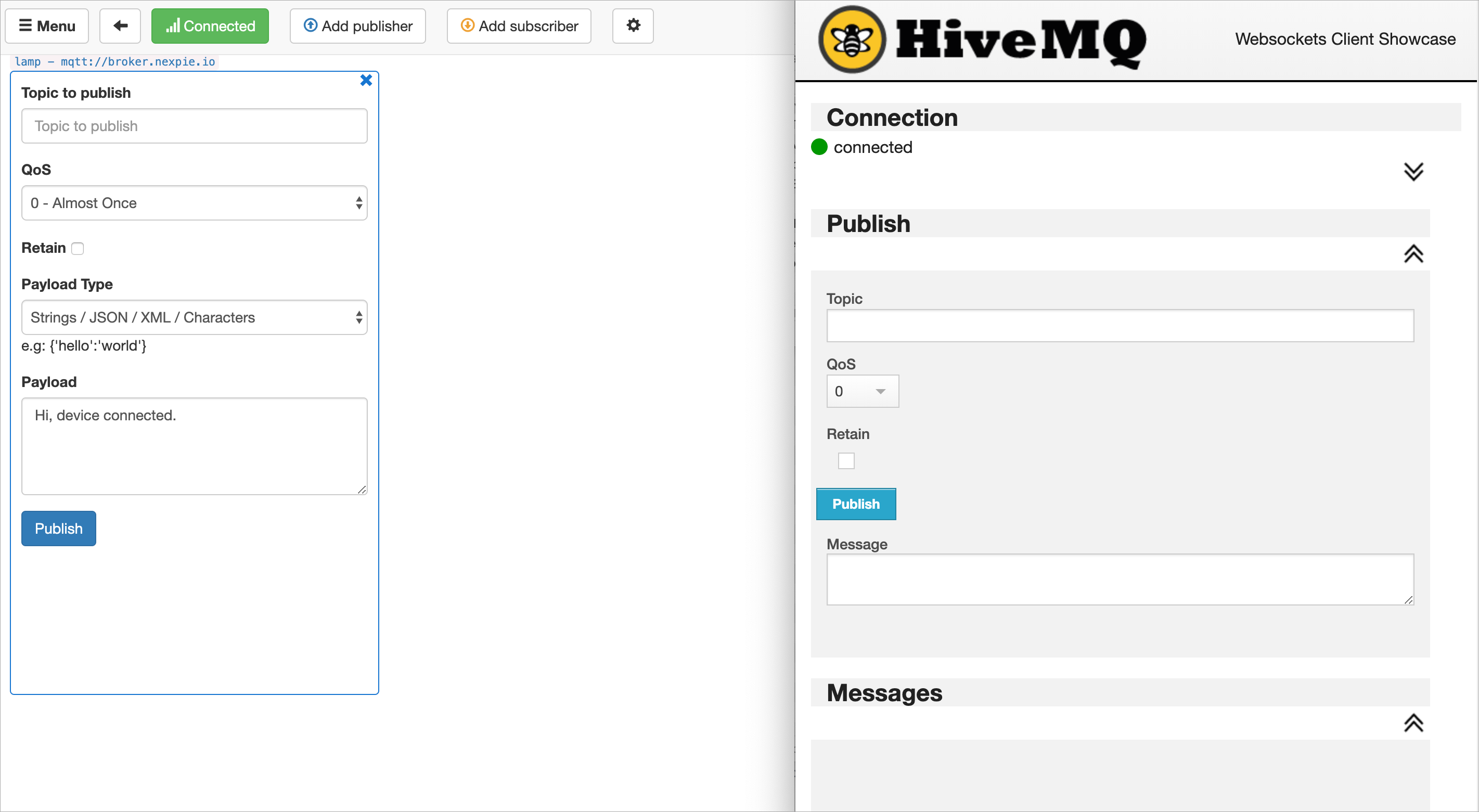

ทดสอบสื่อสารระหว่าง 2 Devices คือ "lamp" และ "switch" โดย "lamp" เชื่อมต่อ Platform ผ่าน MQTT Box และ "switch" เชื่อมต่อ Platform ผ่าน HiveMQ :

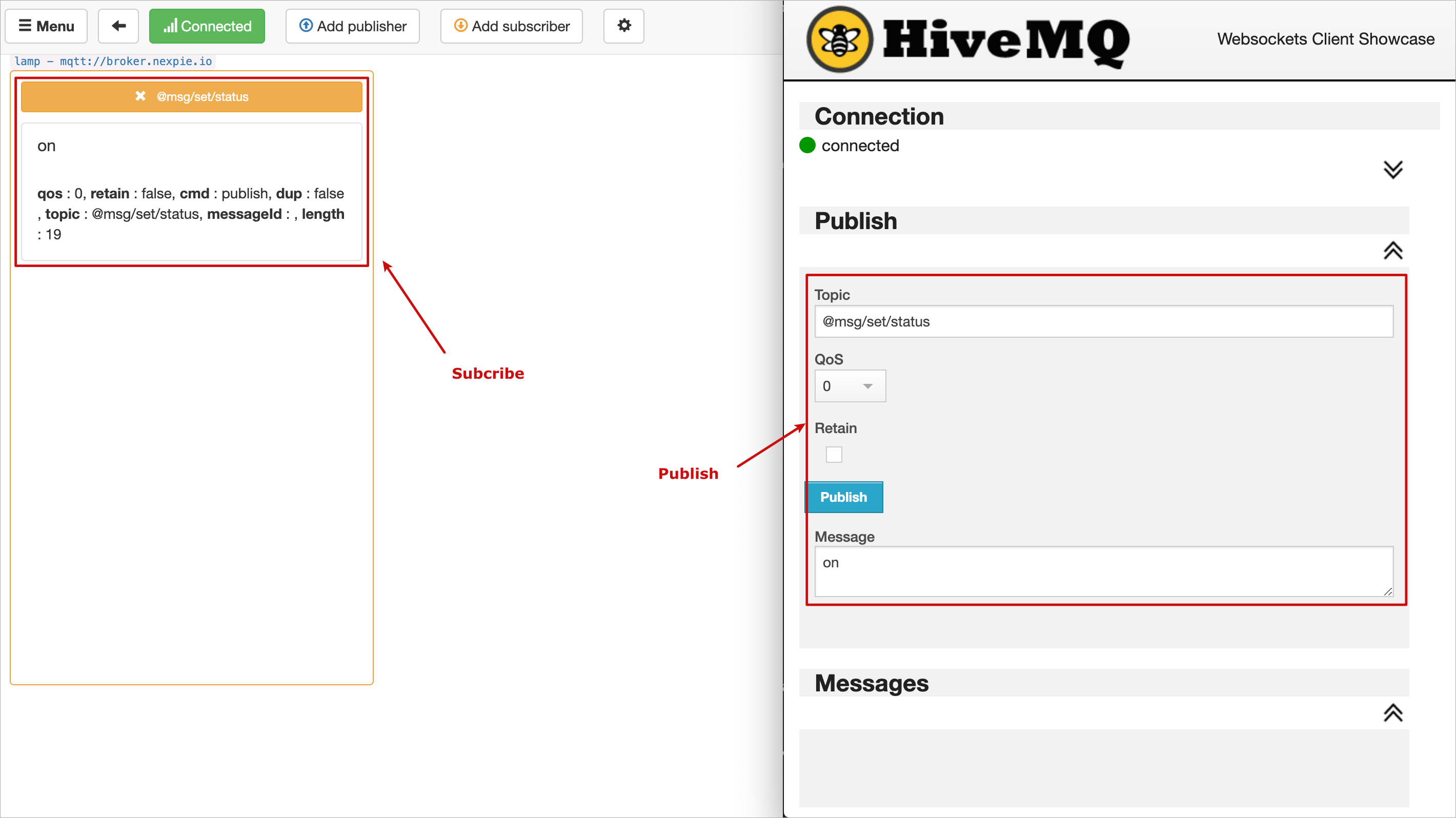

ในที่นี้จะทดลองให้ "switch" ส่งข้อความไปหา "lamp" เพื่อให้ เปิด/ปิด ไฟ กำหนด Topic ที่ต้องการ Publish (ส่งข้อมูล) และ Subcribe (รอรับข้อมูล) ให้ตรงกัน โดย "switch" จะทำหน้าที่ Publish ส่วน "lamp" จะ Subcribe เซ็ต Topic เป็น @msg/set/status :
